OSK 92UL TEX0707 耐圧防爆型CC-Linkユニット

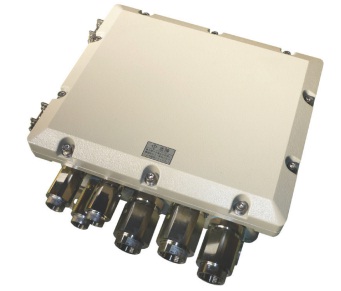

耐圧防爆型CC-Linkユニット

TEX0707

＜特長＞

• 防爆ボックス内にCC-Linkリモートユニットを収納。
• 危険場所でPLCのI/Oが拡張可能です。
• 当社製耐圧防爆型PLCとの連携、安全場所のPLCユニットと接続する事で拡張等、危険エリアでの制御の幅を広げます。

＜標準仕様＞

型式の名称	TEX0707
型式検定合格番号	第TC18134号
定格	AC100V 50/60Hz 208mA AC200V 50/60Hz 153mA DC24V 400mA
配線引込金具	HPN21R12 ×3個 適合ケーブル径：10～12mm 適合電線管サイズ：G1/2 (16) HPN33R20 ×3個 適合ケーブル径：18～20mm 適合電線管サイズ：G1 (28)
外形寸法	W360 × H300 × D150mmbr> (突起物、ステー等を除くボックス単体の外形寸法)

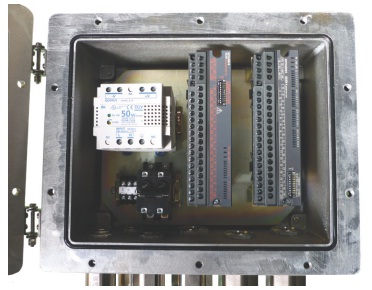

＜内部標準ユニット＞

CC-Link 入力ユニット	AJ65SBTB1-32D (32点　共通コモン)
CC-Link 出力ユニット	AJ65SBTB2N-16R (16点リレー出力　共通コモン)
電源	PS5R-D24(IDEC) 入力電圧　100-240V 50/60Hz 出力 DC24V 50W
サーキットプロテクタ	NRAS2100(IDEC)

※ CC-Linkリモートユニットは最大3台まで収納可能です。

※ 他のCC-Linkリモートユニットへの変更につきましてはお問合せください。
