OSK 92UL BS・TL シリーズ デジタルスケール

デジタル台秤

BS　シリーズ ＜スタンダードタイプ＞

＜特長＞

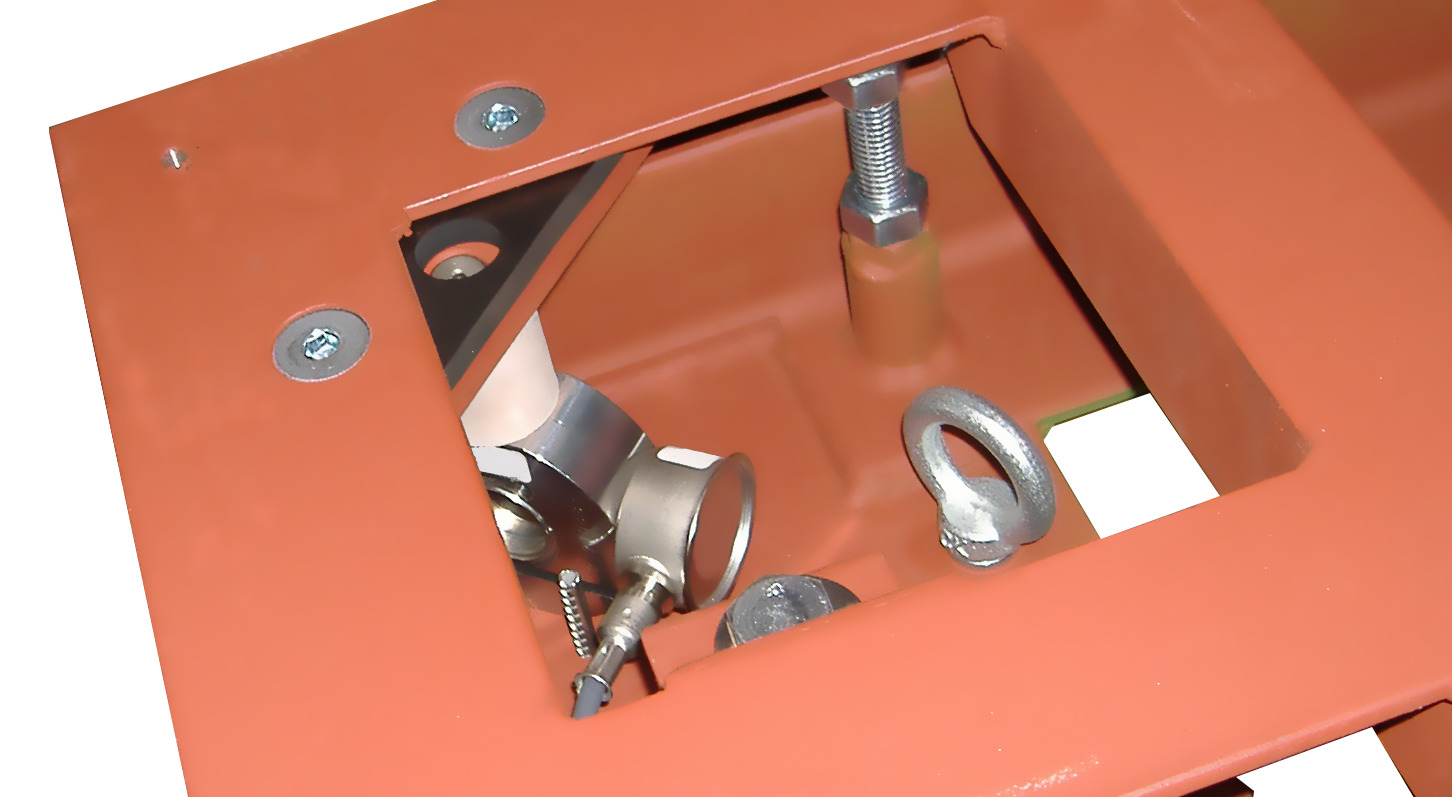

• 全機種において４点マルチロードセル式及び球面受け金具方式を採用。
• ロードセルへの衝撃軽減により高耐久。
• ロードセル荷重の最適化により高精度。





＜仕様＞

型式		BS-0.6		BS-1		BS-1.5		BS-2		BS-3
秤量(kg)		600		1000		1500		2000		3000
目量(kg)		0.2		0.5		0.5		1		1
載台 寸法 (mm)	A	1200	1500	1200	1500	1200	1500	1200	1500	1200	1500
	B	1200	1500	1200	1500	1200	1500	1200	1500	1200	1500
	C	135	135	135	135	135	135	135	135	170	170
自重(kg)		230	290	230	290	230	290	230	290	250	300
計量方式		4点マルチロードセル式
材質		SS400塗装仕上
塗装色		マンセル10GY4/7
指示計		CSD-904
検定		新検則対応品

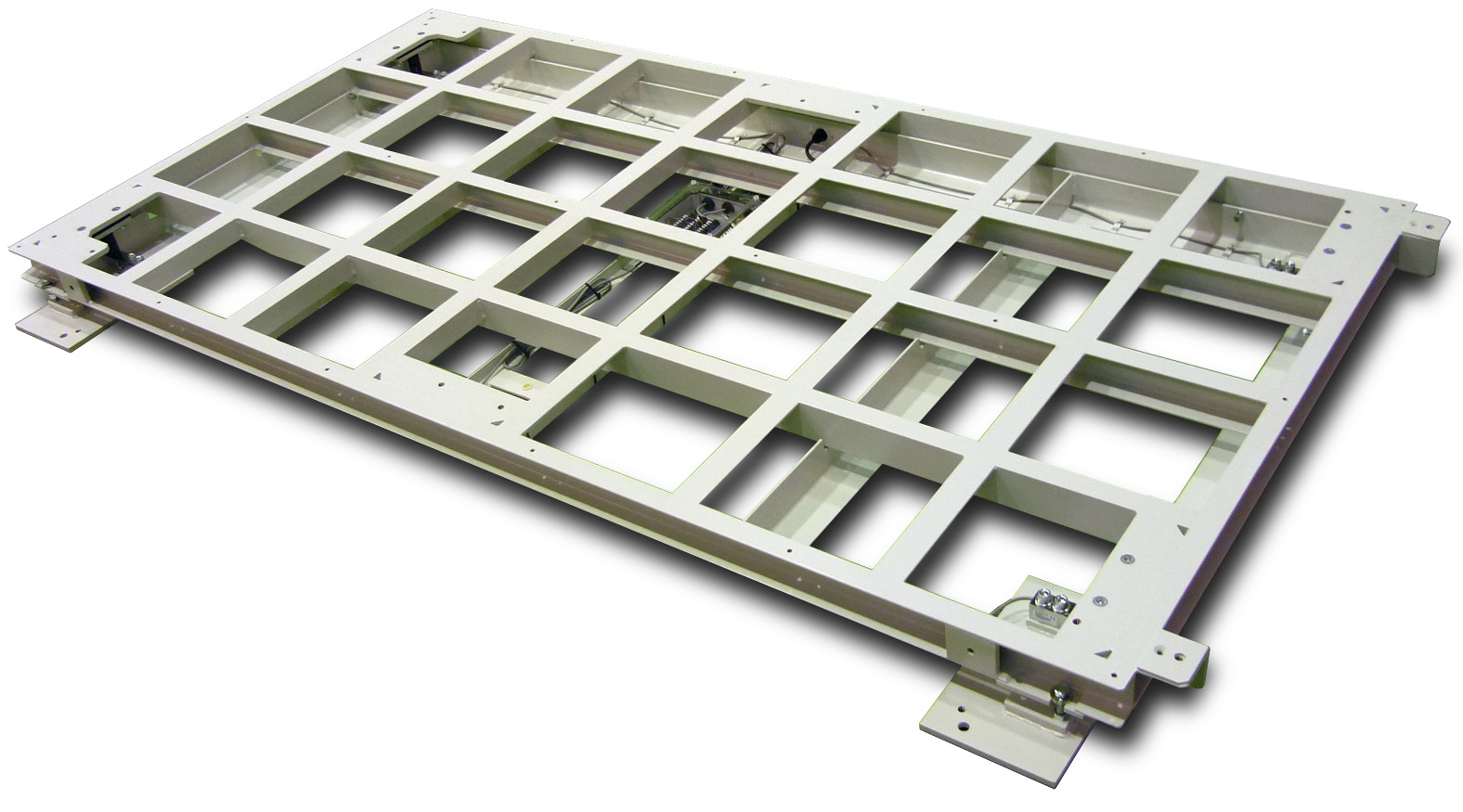

TL　シリーズ　＜カスタマイズ可能なハイスペックタイプ＞

＜特長＞

• 御指定の寸法で制作が可能。
• 多様な形状で型式承認取得。
• 様々な周辺機器と連携可能。

製作例

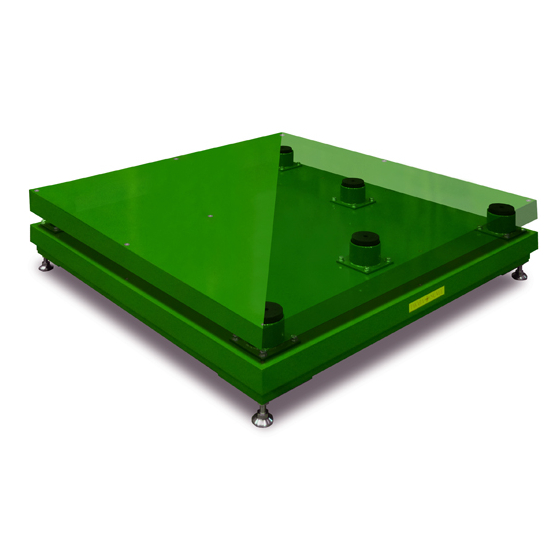

・ 二重額板仕様

ロードセルへの衝撃を軽減する二重構造。 載せ降ろし時の強い衝撃の場合に有効。

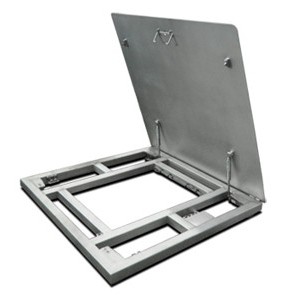

・ 天板開閉仕様

天板開閉式で清掃が容易。ダンパー内蔵で安全に開閉可能。高圧洗浄対応、医薬・食品向け。

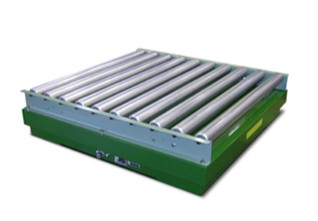

・ 搬送装置付計量器

各種自動搬送装置を組み込み可能。 組み込み後に調整し高精度化。 搬送制御含む提案対応。

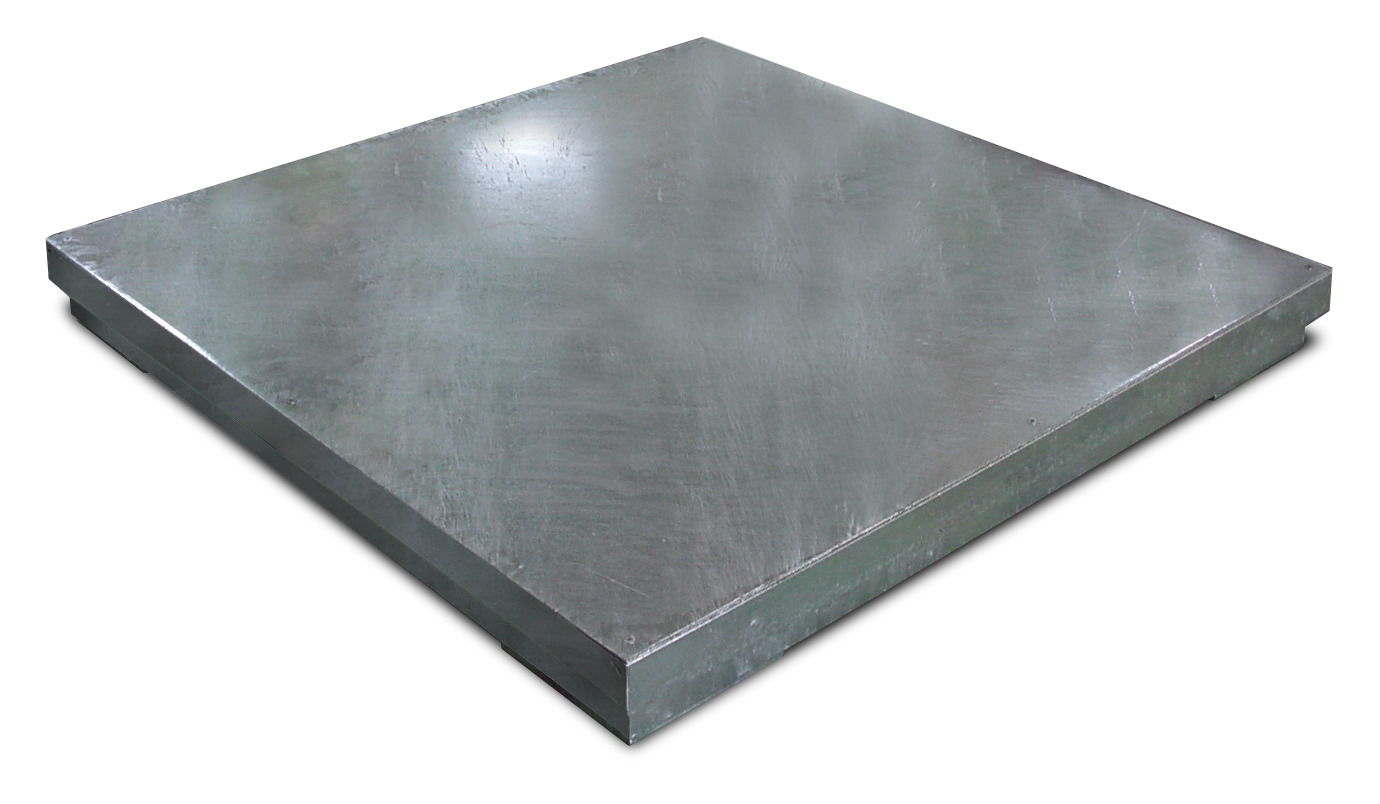

・ 特殊材質仕様

SUS304／SUS316や溶融亜鉛メッキに対応。 塗装仕様変更可、ロードセルもステンレス化可能。







指示計

CSD-904 ローコスト標準型指示計







＜仕様＞

型式	CSD-904
重量表示	蛍光表示管（字高：22mm）
使用温度範囲	﹣10℃～40℃
電源	AC100V+10%-15% 50/60Hz
消費電力	約4VA
外形寸法	W192mm×H96mm×D175mm
保護等級	IP65





AD-4405A プリンタ内蔵型指示計







＜仕様＞

型式	AD-4405A
重量表示	蛍光表示管（字高：20mm）
使用温度範囲	﹣10℃～40℃
電源	AC100V+10%-15% 50/60Hz
消費電力	約30VA
外形寸法	W275mm×H111mm×D158mm
印字方式	ドットマトリックス式　インクリポン+ロール紙





TG-3600 シーケンス制御機能搭載型指示計







＜仕様＞



型式		TG-3600
重量表示		赤色LED（字高：15mm）
使用温度範囲		﹣10℃~40℃
電源		AC100~240V 50/60Hz
消費電力		約40VA Max
外形寸法		W200mm×H95mm×D182mm (パネルカット寸法：W186mm x H92mm)
標準I/F	制御出力	12点　オープンコレクタ（絶縁型）
	制御入力	8点　接点又はオープンコレクタ（絶縁型）
オプション	OP01	接点出力I/F　(6点)
	OP08	RS-232CI/F
オプション 一般計量のみ	OP02	BCD出力I/F　(6桁+小数点位置+ステータス)
	OP05	アナログ出力I/F　(4～20mA出力）
	OP09	RS-422/485I/F
