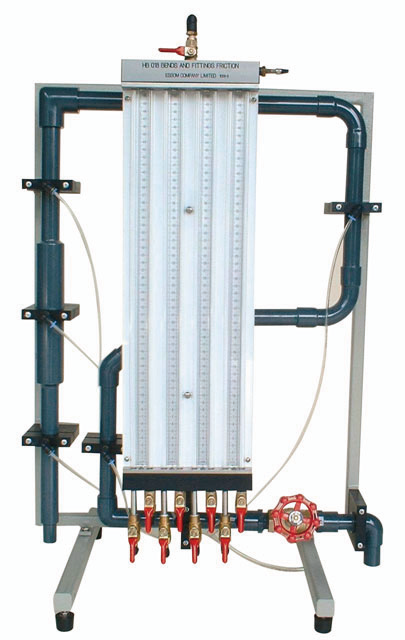

曲管部及び敷管用具摩擦 OSK 77FDHB018
<特長>
本装置は別注文のHB100水力学実験装置と共に使用する。
全ての管曲部及び敷管用具には上流、下流側にそれぞれ圧力取り出し口がついている。
エアーパージ弁付きの水マノメータ及び手動空気ポンプがこの圧力取り出し口に接続している。
出口側にある弁で流量の調整が行われる。
装置にはHB100水力学実験装置と接続するためのワンタッチカップリング付きのホースが供給される。
仕様
型番
OSK77FDHB018
管径(公称)
20mm又は3/4インチ (内径21mm)
拡大管径(公称)
35mm又は1-1/4インチ(内径35.8mm)又は特注
管曲部
90°留め継ぎ曲管、90°小半径曲管、90°大半径曲管
敷管用具
90°エルボ、45°エルボ(2個)急拡大、急縮小
水マノメータ
8本 x 500mm x 1 mm目盛り
オプション
(HF010)流量計、35L/分までゲートバルブ、バルブ通過時の圧力損失計測用圧力計付き
