OSK 92UL TDシリーズ 耐圧防爆型デジタルスケール

＜計量台＞

TD-400 シングルポイントロードセル式

＜説明＞

• 計量台の中央にロバーバル式のロードセルをレイアウトするタイプです。
• シンプルな構造で、ローコストに製作が可能です



＜仕様＞

型式		TD-400
標準材質	本体	SS400塗装仕上
	上カバー	SUS304
標準ロードセルケーブル長		約5m（※）
ロードセル保護等級		IP54

※ ロードセル本体に繋がるケーブルの長さが6mの為、載台寸法により若干異なります。延長を行う場合は、別途接続ボックスが必要となります。







TD-100 槓桿併用1点ロードセル式

＜説明＞

• 荷重を槓桿で受け、1点のロードセルに伝える構造です。
• 槓桿併用式とする事でロードセルが直接衝撃を受けず、ロードセルの破損リスクが低減します。また、ロードセル出力を有効に使用できるため高精度が実現可能です。



＜仕様＞

型式	TD-100
標準材質	SS400塗装仕上
標準ロードセルケーブル長	5m（延長可能）
ロードセル保護等級	IP67







TM-L 4点マルチロードセル式

＜説明＞

• 耐圧防爆型ロードセル×4点式の為、全高を低く製作する事が可能です。
• ピットを掘れない場合や、上部装置により高さの制限がある場合等にお勧めです。



＜仕様＞

型式	TM-L
標準材質	SS400塗装仕上
標準ロードセルケーブル長	5m（延長可能）
ロードセル保護等級	IP54又はIP67







TL-LS-EX 低床式フロアスケール

＜説明＞

• 有効積載面の高さが45mmの超薄型スケール。
• 標準でオールステンレス(SUS304)製の計量台となっており、ロードセルもステンレス製で耐久性に優れます。片側スロープは標準付属品です。



＜仕様＞

型式	TL-LS-EX
標準材質	SUS304ショット仕上
標準ロードセルケーブル長	5m（延長可能）
ロードセル保護等級	IP54又はIP67







＜指示計＞

TD-3600 スタンダードタイプ

＜説明＞

以下の制御から選択して使用可能。標準搭載の入出力に、任意の項目を自由に割り付け可能です。

• 比較制御(投入制御)
• 比較制御(排出制御)
• 比較計量
• コンベヤ静止計量
• シーケンス制御(投入制御)
• シーケンス制御(排出制御)
• 充填制御

重量データの出力はもちろん、ゼロセットや風袋引き等の動作指示、定量、定量前等の各種設定値の参照及び書き込みも通信にて行う事が可能です。

• RS-232C
• RS-422
• RS-485
• 4～20mA





＜仕様＞



標準仕様
型式検定合格番号		第TC19312号
労検取得型式		TD-3600
防爆性能		ExdⅡBT4
表示分解能		1/12000 Max. (法定計量仕様：1/6000 Max.)
総合誤差		0.008% of FS
ロードセル電源		DC10V±5% 120mA Max.（リモートセンス方式）
ロードセル接続数		350Ω系ロードセル4本まで並列接続可
電源		AC100～240V 50/60Hz ブザー電圧はAC100/110V 又はC200/220V（工場出荷時に設定）
消費電力		40VA Max.
表示		赤色7seg LED 7桁（字高15mm）・赤色LED 8点
外部入出力	出力	8点接点出力 （AC250V/DC30V 0.5AMax.）
	入力	12点接点又はオープンコレクタ 絶縁型Ic=8mA（Min.）
外形寸法		270×350×180mm（突起物及び引込金具含まず）
自重		約17kg
IEC保護等級		IP53
オプション
OP-05		アナログ出力I/F（4～20mA出力）精度1/3000
OP-08		RS-232C I/F ※法定計量仕様は使用不可
OP-59		アナログ出力I/F + RS-422/485 I/F
OP-90		RS-422/485 I/F + RS-232C I/F ※法定計量仕様は使用不可
OP-92		RS-422 I/F + RTC I/F
OP-93		RS-422/485 I/F + RS-422 I/F

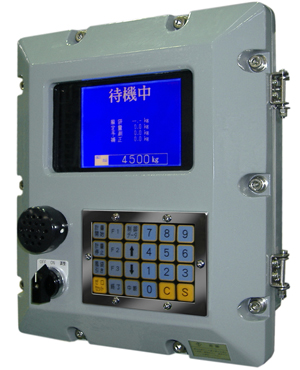

TD-4500II ハイグレードタイプ

＜説明＞



オプションカードでI/Fも自由自在

• カードスロットを6スロット装備。A/Dボード、CPUボード（必須）以外の4スロットに自由にオプションカードをセット可能です。A/Dボードを複数搭載して複数の計量台の指示計としても使用が可能です。



カスタマイズにより様々な制御に対応

• DCS、PLC、PC等の上位機器との通信、各種センサーからのパルスを取り込んでカウント等、ソフトウェアのカスタマイズにより様々なご要望に対応致します。









＜仕様＞



標準仕様
型式検定合格番号		第TC16301号
労検取得型式		TEX2003
防爆性能		ExdⅡBT5
表示分解能		1/12000 Max.
最小入力感度		0.5μV
ロードセル電源		DC10V±5% 120mA Max.（リモートセンス方式）
ロードセル接続数		350Ω系ロードセル4本まで並列接続可
電源		AC100/110V 又は AC200/220V 50/60Hz
消費電力		50VA Max.
表示		ドットマトリックス液晶表示 320×240ドット
シリアル回線		RS-422/485準拠×1回線
外部入出力	出力	電源電圧出力（SSR）×10点
	入力	無電圧接点入力×10点
外形寸法		300×360×206mm（突起部及び引込金具含まず）
自重		約26kg
オプション
OP01 通信ボード	OP01-1	RS232C・RS422/485×2回線通信ボード （RS232C×2回線、RS422/485×2回線の切替式）
OP02 出力ボード	OP02-1	10点DC12V出力ボード
	OP02-2	10点DC24V出力ボード
	OP02-3	10点電圧出力ボード（電源電圧出力）
	OP02-4	10点無電圧接点出力ボード
OP03 出力ボード	OP03-1	10点DC12V入力ボード
	OP03-2	10点DC24V入力ボード
	OP03-3	10点無電圧接点入力ボード（電源電圧印加）
OP04		Ethernet I/F
