三軸試験機 載荷フレーム 50kN OSK 40DP-28WF4001

<特長 WF4001タイプ>

  •  土質試験研究室向けに設計され、UU, CU, CD三軸試験に対応
  •  自動PC制御三軸試験へ拡張可能
  •  手動制御でもデータログが可能。
  •  最大載荷容量 50kN
  •  速度調節幅 0.00001 ~ 50.8mm/分
  •  最大供試体直径 38-70mm(三軸セル)
  •  薄膜キーパッド入力コントローラ 4 x 20文字表示
  •  最後の設定はメモリーに記録されます。
  •  幅広い速度調節機能により、一軸圧縮・CBR・マーシャル試験にも対応可能

<特長 WF4001/4Cタイプ>

  • 内蔵4chデータロガー
  • タッチスクリーン・遠隔PCからの制御が可能。
  • USBメモリーによるデータ保存が可能。
  • 有効サンプリングレート 50/秒

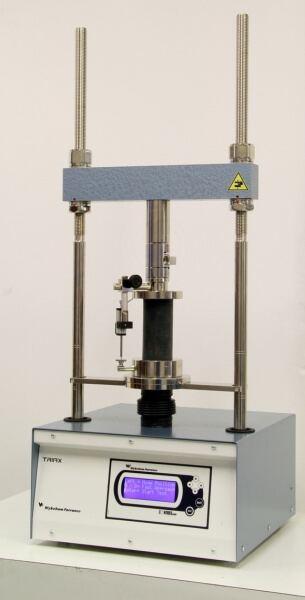

TRIAX は、電子機械制御式三軸試験用載荷フレームです。 本シリーズは50年以上の実績・蓄積を
経て継続して開発を続けられ、幅広く多目的な試験対応を必要とする土質研究試験所に適しています。



頑丈なフレームと先進の電子制御コンポーネントにより、50kNまでの載荷性能で高い安定性を確保しています。



フレームはクロム仕上げの支柱で、究極に高い耐久性を確保しています。載荷板はステンレス製です。

本装置は、以下規格図書に記載の試験手順に準じて御使用ください。規格図書は装置には含まれておりません。

<準拠規格>

BS 598 | BS 1377:7 | BS 1377:8 | ASTM D1559 | ASTM D1883 | ASTM D2166 |ASTM D2850 | ASTM D4767 | ASTM D5581 | ASTM D6927 | ASTM D7181

仕様

品番 TRIAX 28-WF4001 TRIAX 28-WF4001/4C
価格* \1,130,000 お問い合わせください
対応供試体のサイズ φ38-70mm
速度調節範囲 0.00001 ~ 50.8 mm/分
最大載荷容量 50kN
最大引張り容量 5kN
最小垂直開き 390mm
最大垂直開き 725mm
水平開き 380mm
圧板直径 158mm
圧板移動範囲 100mm
消費電力 600W
電源 110-240V AC 50/60Hz
外寸法(約、mm) W x D x H 495 x 495 x 1250 645 x 495 x 1250
重量 (約、kg) 90

*価格フレーム本体のみで、は2018年4月現在、消費税抜きとなります。配送・設置・トレーニング費用等は別途となります。
