三軸試験機 積荷フレーム OSK 40DP-28WF4010

<特長>

  •  土質試験研究室向けに設計され、UU, CU, CD, ストレスパス試験に対応
  •  自動PC制御三軸試験へ拡張可能
  •  手動制御でもデータログが可能。
  •  空圧アクチュエータを併用すると動的三軸試験への拡張も可能
  •  最大載荷容量 50kN, 100kN
  •  速度調節幅 0.00001 ~ 99.99999mm/分
  •  最大供試体直径 150mm(三軸セル)
  •  振動を生じない品質設計で精度を維持
  •  薄膜キーパッド入力コントローラ
  •  最後の設定はメモリーに記録されます。
  •  幅広い速度調節機能により、一軸圧縮・CBR・マーシャル試験にも対応可能

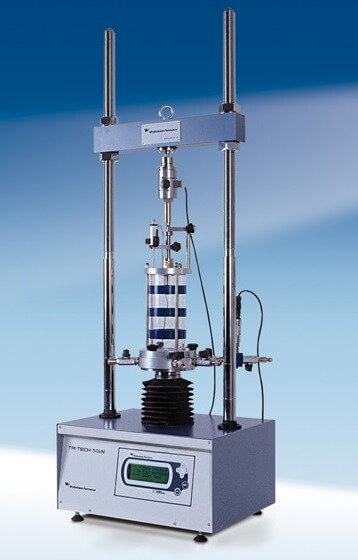

TRITECH は、英国WFI社オリジナルの電子機械制御式三軸試験用載荷フレームです。 本シリーズは50年以上の実績・蓄積を経て継続して開発を続けられ、高品質・高い生産性を必要とする土質研究室に適しています。



頑丈なフレームと先進の電子制御コンポーネントにより、土質向け三軸載荷フレームのなかで頂点の位置にあります。

フレームはクロム仕上げの支柱で、究極に高い耐久性をかくほしています。載荷板はステンレス製です。

本装置は、以下規格図書に記載の試験手順に準じて御使用ください。規格図書は装置には含まれておりません。

<準拠規格>

BS 598 | BS 1377:7 | BS 1377:8 | ASTM D1559 | ASTM D1883 | ASTM D2166 |ASTM D2850 | ASTM D4767 | ASTM D5581 | ASTM D6927 | ASTM D7181

仕様

品番 TRITECH 28-WF4005 TRITECH 28-WF4010
価格* \1,490,000 \2,620,000
対応供試体のサイズ φ150mm
速度調節範囲 0.00001 ~ 99.99999 mm/分
最大載荷容量 50kN 100kN
最大引張り容量 5kN 5kN
最小垂直開き 335mm 390mm
最大垂直開き 1100mm 1140mm
水平開き 364mm 498mm
圧板直径 158mm
圧板移動範囲 100mm
消費電力 600W 680W
電源 110-240V AC 50/60Hz
外寸法(約、mm) W x D x H 505 x 380 x 1460 600 x 520 x 1830
重量 (約、kg) 98 120

*価格フレーム本体のみで、は2016年2月現在、消費税抜きとなります。配送・設置・トレーニング費用等は別途となります。
