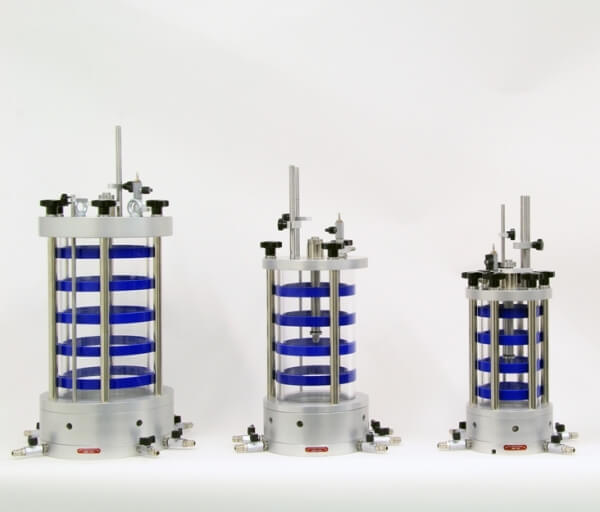

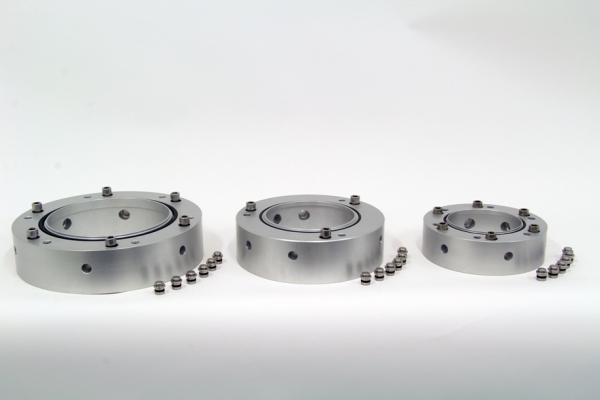

強化型三軸セル　OSK 40DP-28WF4050

＜特長＞

  • 　最大対応圧　2,000kPa ～ 3,500kPa
  • 　分離式セルクランプ方式によって締めすぎを防ぎ、セルの適切なアラインメントを確保します。
  • 　軽合金構造とステンレス製ラム・Ｏリングを使用
  • 　ラムクランプは内蔵式
  • 　ダイヤルゲージ・トランスデューサ取り付けロッドを装備
  • 　On/Off 容量不変弁を５個装備
  • 　対応試料直径38/50/70/100/150mm

＜選択のポイント＞

  • 本強化型三軸セルは、透明のチャンバーにバンドで巻かれており、過剰な膨張を試験中に防ぐ構造です。
  • 　セルの設計は載荷ラムの垂直アラインメントを保ち、セルの上から透明ウォールを別にクランプしています。
  • 　セルの組み立てを完成するためには、台座、上蓋（標準・真空）、他の付属品が試料サイズに応じて必要となります。
    　セルは標準サイズの付属品に適合するだけでなく、標準より小さい径の試料用付属品にも対応します。
    　　　

＜準拠規格＞

BS 1377:9 | ASTM D2850 | ASTM D4767 | ASTM D7181

仕様

品番 28- WF4050 WF4070 WF4100 WF4150
規定サイズ（直径） 50 70 100 150
供試体サイズ(直径） mm 38、50 38、50、70 38、50、70、100 38、50、70、100、150
最大動作圧 kPa 2,000 3,500 2,000 2,000
最大高さ mm 410 670 745 870
直径 mm (弁を含みます) 350 400 440 650
重量（約　kg） 7 15 21 40
注入口数 5
真空上蓋アタッチメント – ○ ○ ○
現地ひずみトランスデューサ・ベンダーエレメントの使用可オプション – ○ ○ ○
有効応力/全応力 ○ ○ ○ ○
応力経路 – ○ ○ ○
動的試験 – ○ ○ ○

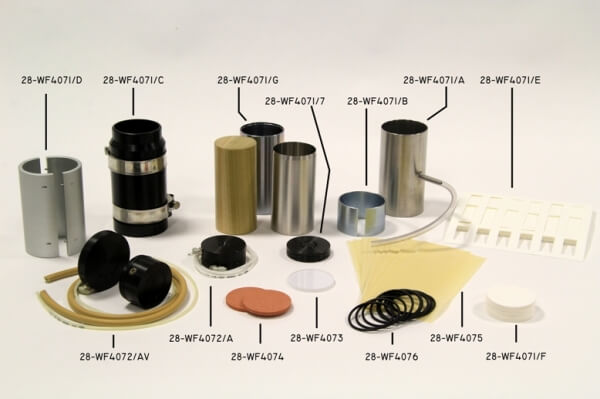

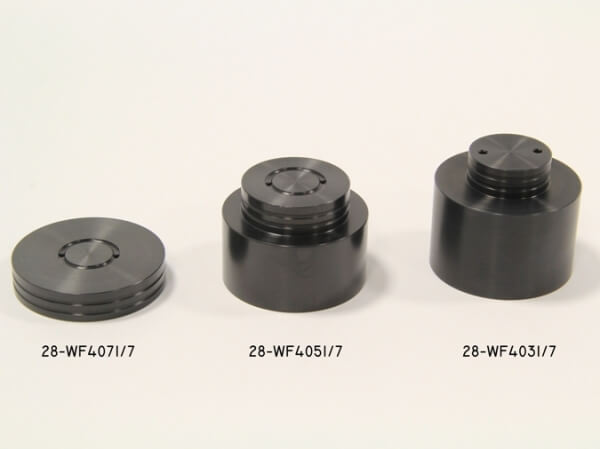

三軸セルおよび供試体用付属品

classz=”clr cfx”>

供試体直径(mm) Ø38 Ø50 Ø70 Ø100 Ø150
付属品名
上蓋 4032/A 4052/A 4072/A 4102/A 4152/A
真空上蓋 4032/AV 4052/AV 4072/AV 4102/AV 4152/AV
ベースディスク 4033 4053 4073 4103 4153
多孔板　1組 4034 4054 4074 4104 4154
薄膜, 10　枚 4035 4055 4075 4105 4155
Oリング 10 個 4036 4056 4076 4106 4156
薄膜ストレッチャー 4031/A 4051/A 4071/A 4101/A 4151/A
Oリング配置工具 4031/B 4051/B 4071/B 4101/B 4151/B
二分割モールド 4031/D 4051/D 4071/D 4101/D 4151/D
フィルター紙 (100枚) 4031/F 4051/F 4071/F 4101/F 4151/F
ハンドサンプラー 4031/G 4051/G 4071/G 4101/G —
真空用二分割用部品 4031/H 4051/H 4071/H 4101/H 4151/H
