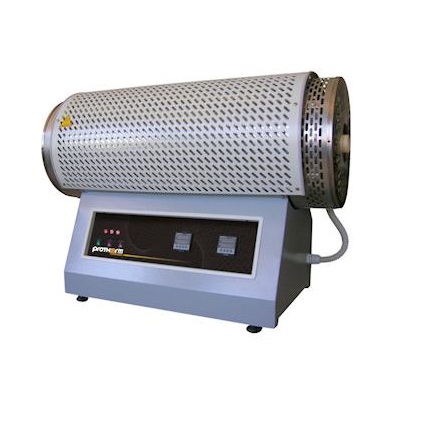

OSK 481TVT  3ゾーン管状炉(スリーゾーン )1200℃

<説明>

OSK 481TVT マルチゾーン(多ゾーン)管状炉で最高温度は1200℃です。

炉心管内での加熱試験が水平、垂直、または特定の角度で行われる場合に使用できます。
傾斜角度の設定や安定した温度の作業長により、この炉は様々なプロセスに適しています。

炉心管の交換が容易なほか、オプションを追加することで、長さの異なる複数のゾーンでの運用が可能です。



<特長>

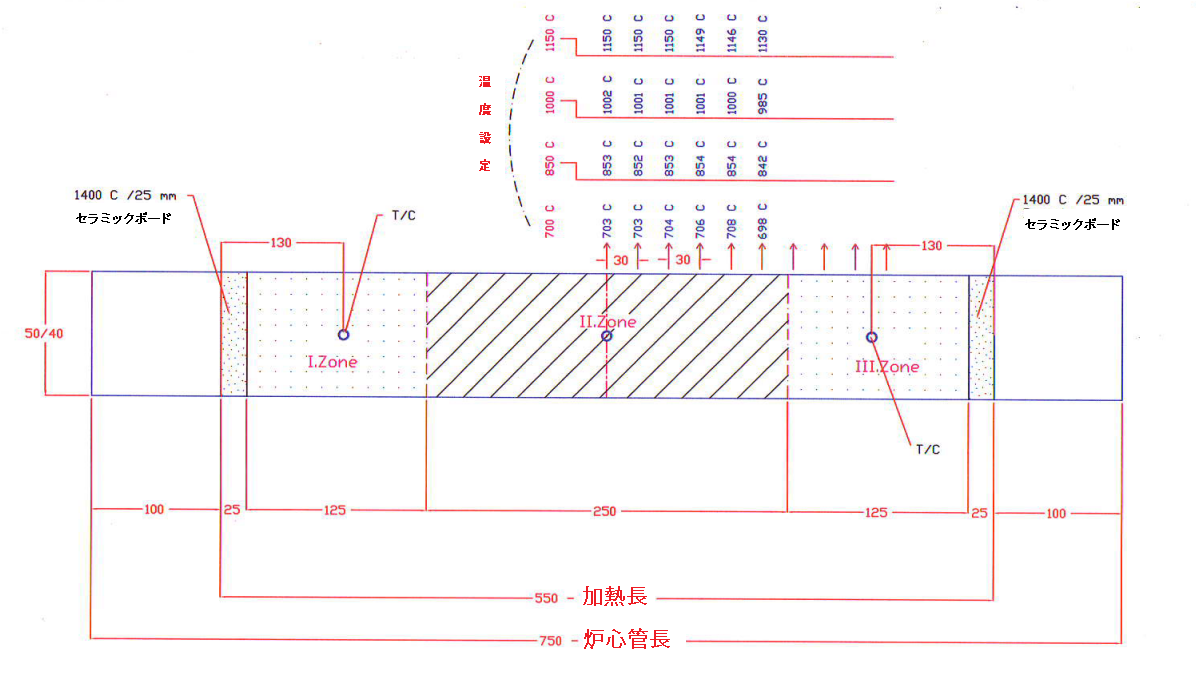

  • マスタースレーブ制御(エンドゾーンは中央ゾーンに従属)
  • 付属炉心管 C610ムライト管
  • 制御ボックス 一体型(横型) または 別置き型(オプション)

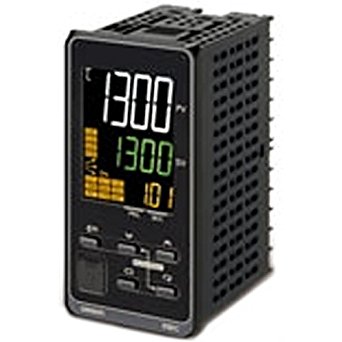

  • プログラム温度調整器 Omron E5EC-T 8プログラム32セグメント
  • 高品質の断熱材
  • 優れた温度均一性
  • 炉心管に巻きつけられるカンタルワイヤー発熱体
  • 断熱プラグ、シリンダープレート同梱



<炉心管用追加アクセサリー>

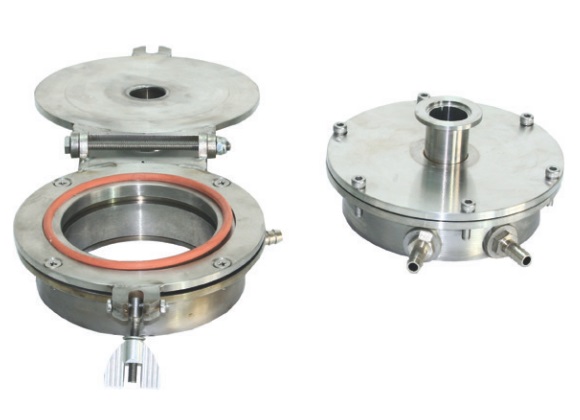

  • 水冷式真空対応ガスタイトシール
  • 雰囲気制御用ガスタイトシール
  • 追加炉心管



<製造時指定オプション>

  • 独立型過昇温防止用温調器
  • 温調器 各種
  • 各ゾーン独立制御(各ゾーンの温調器を指定)
  • 追加熱電対による、炉心管内温度表示
  • ユニバーサルスタンド 垂直、傾斜位置
  • 温度ログ・PC表示兼用ソフトウェア

仕様

型番 最高温度(℃) 常用最高温度(℃) 加熱長
(mm)
均熱長
(mm)
外形寸法(W×D×H mm) チューブ寸法
(ID × Lmm)
電力(kW) /相数
OSK 481TVT220 1200 1150 600 300 650×345×500 40×800 1.4/1
OSK 481TVT247 1200 1150 750 375 800×345×500 40×950 1.8/1
OSK 481TVT249 1200 1150 900 450 950×345×500 40×1100 2.2/1
OSK 481TVT225 1200 1150 600 300 650×345×500 50×800 1.3/1
OSK 481TVT237 1200 1150 750 375 800×345×500 50×950 2.0/1
OSK 481TVT259 1200 1150 900 450 950×345×500 50×1100 2.7/1
OSK 481TVT276 1200 1150 600 300 650×400×645 75×800 1.9/1
OSK 481TVT256 1200 1150 750 375 800×400×645 75×950 2.4/1
OSK 481TVT279 1200 1150 900 450 950×400×645 75×1100 3.0/1
OSK 481TVT260 1200 1150 600 300 650×400×685 105×800 3.0/1
OSK 481TVT278 1200 1150 750 375 800×400×685 105×950 3.2/1
OSK 481TVT294 1200 1150 900 450 950×400×685 105×1100 3.5/1

* 仕様・寸法は予告なく変更となる事がございます。

* 炉の組立て設置・電源接続配線・取り扱い説明に関わる出張費用は別途。
