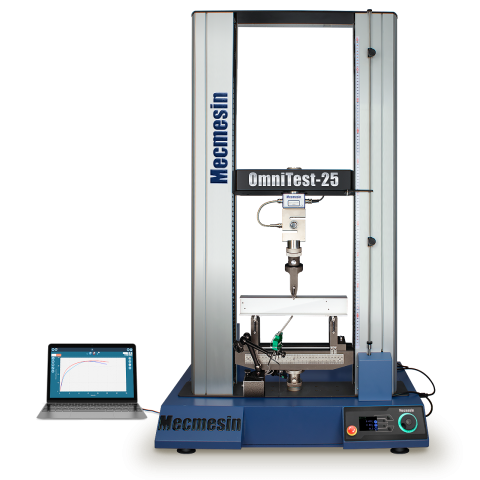

材料試験機 OSK 55NV1600 OmniTest

<特長>

  • 最大50kNまで幅広い材料試験に対応可能
  • 5kN, 7.5kN:シングルカラム、10kN、25kN、50kN:ツインカラム
  • シンプル操作で汎用性の高い試験機
  • 4つの構成:テストフレーム、フォースセンサー(ELS)、固定具、VectorProMTソフトウェア
  • 読み取り値 ±0.5%の精度
  • 機能豊富なVectorPro MT ソフトウェア(FDA21, CFT Part11対応)
  • 伸び計の取り付け可能

<用途>

  • 5kN~50kNまで対応可能なコンピュータ制御の材料試験機です。4つの構成による試験機の為、選択するセンサー、固定具によって幅広いアプリケーションに対応致します。

<製品仕様:シングルカラム>

商品番号 OSK 55NV1600
品番 OSK55NV1601 OSK55NV1602
製品名 OmniTest 5 OmniTest 7.5
定格容量       5kN 7.5kN
500kgf 765kgf
1100lbf 1686lbf
ボールねじ数 1 1
データ収集率 500 Hz
内部サンプリングレート 20 kHz
変位*
クロスヘッド移動** 650mm(25.6″) 650mm(25.6″)
変位分解能 1 μm
位置精度 指示位置の±0.1% または ±10μ、いずれか大きい方
速度
速度範囲         0.01-1200mm/分 0.01-1200
0.0004-47.2in/分 0.0004-47.2
速度分解能 0.001 mm/分 (0.00004 in/分)
速度精度 <50mm/分 = 指示速度の±0.5% または ±0.05 mm/分(いずれか大きい方)
50-500 mm/分 = 指示速度の ±0.2%
>500 mm/分= 指示速度の±1%
寸法
カラム間距離
のど厚 ✧ 125mm (4.9″) 67mm(2.6″)
高さ 1089mm(42.9″) 1089mm(42.9″)
330mm(13.0″) 330mm(13.0″)
奥行 570mm(22.4″) 570mm(22.4″)
垂直空白スペース** 750mm(29.5″) 750mm(29.5″)
重量 70kg(155lbs) 70kg(155lbs)
電力
電源 230V AC 50Hz または 110V 60Hz
最大電力要件 150W 150W
強化ロードセンサー(ELS)
精度 システムの一部として校正された場合:読み取り値の±0.5%からレンジの2%まで。
ISO 7500-1の要件に準拠したクラス0.5のシステムでの使用に最適
分解能 1:24bitからフィルタリングされた50000
環境仕様
操作温度 10℃ - 40℃
操作湿度 30% - 80%(結露しない条件)
ソフトウェアおよび接続
接続 USBポート、伸び計インプット、将来的な拡張機能を備えた定電圧追加センサーインプット×2
PC推奨要件 Intel Core i5 プロセッサ、8GB RAM、USB 2.0または3.0ポート×1、
SSDハードドライブ(10GB 空き容量)、表示解像度 1920×1080 フルHD

<製品仕様:ツインカラム>

商品番号 OSK 55NV1600
品番 OSK55NV1603 OSK55NV1604 OSK55NV1605
製品名 OmniTest 10 OmniTest 25 OmniTest 50
定格容量       10kN 25kN 50kN
1000kgf 2500kgf 5000kgf
2200lbf 5500lbf 11000lbf
ボールねじ数 2 2 2
データ収集率 500 Hz
内部サンプリングレート 20 kHz
変位*
クロスヘッド移動** 950mm(37.4″) 950mm(37.4″) 1100mm(43.3″)
変位分解能 1 μm
位置精度 指示位置の±0.1% または ±10μ、いずれか大きい方
速度
速度範囲         0.01-1000 10kN†: 0.01-1000
10-25kN†:0.01-500
25kN††:0.01-400
25-50kN†/††:0.01-250
0.0004-39.4† 10kN†:0.0004-39.4
10-25kN†:0.0004-19.7
25kN†:0.0004-15.7
25-50kN†:0.0004-9.8
速度分解能 0.001 mm/分 (0.00004 in/分)
速度精度 <50mm/分 = 指示速度の±0.5% または ±0.05 mm/分(いずれか大きい方)
50-500 mm/分 = 指示速度の ±0.2%
>500 mm/分= 指示速度の±1%
寸法
カラム間距離 400mm(15.7″) 400mm(15.7″) 420mm(16.5″)
のど厚 ✧
高さ 1500mm(59.1″) 1500mm(59.1) 1931mm(76″)
826mm(32.5″) 826mm(32.5″) 864mm(34″)
奥行 542mm(21.3″) 542mm(21.3″) 572mm(22.5″)
垂直空白スペース** 1140mm(44.9″) 1140mm(44.9″) 1330mm(52.4″)
重量 140kg(309lbs) 140kg(309lbs) 285kg(628lbs)
電力
電源 230V AC 50Hz または 110V 60Hz
最大電力要件 400W 450W 450W
強化ロードセンサー(ELS)
精度 システムの一部として校正された場合:読み取り値の±0.5%からレンジの2%まで。
ISO 7500-1の要件に準拠したクラス0.5のシステムでの使用に最適
分解能 1:24bitからフィルタリングされた50000
環境仕様
操作温度 10℃ - 40℃
操作湿度 30% - 80%(結露しない条件)
ソフトウェアおよび接続
接続 USBポート、伸び計インプット、将来的な拡張機能を備えた定電圧追加センサーインプット×2
PC推奨要件 Intel Core i5 プロセッサ、8GB RAM、USB 2.0または3.0ポート×1、
SSDハードドライブ(10GB 空き容量)、表示解像度 1920×1080 フルHD
