ボアホール傾斜試験機 OSK 55QU701

<概説>

  • 全ての杭打ちの仕様は垂直からの杭軸の許容
    偏差を規定しています。典型的な限界は1.33%(英
    国ICE)と2%(米国(FHWA)の間で変動します。
    ダイアフラムと割線杭壁では通常より多くの制限
    があります。

  • 従来のシステムとは異なりBITボアホール傾斜試験機は
    オーガ及びバケツを中心化群として使うため、大掛
    かりな装備を不要としています。BITは乾燥及び湿
    った掘削穴の両方に於いて、垂直または傾斜の迅
    速で正確な計測を可能にします。
  • 大きな掘削穴とダイアフラム壁は掘削中に数回迅
    速に試験され、リアルタイムの是正措置を可能にし
    ます。終了した杭の傾斜はCSLアクセス管で計測
    されます。

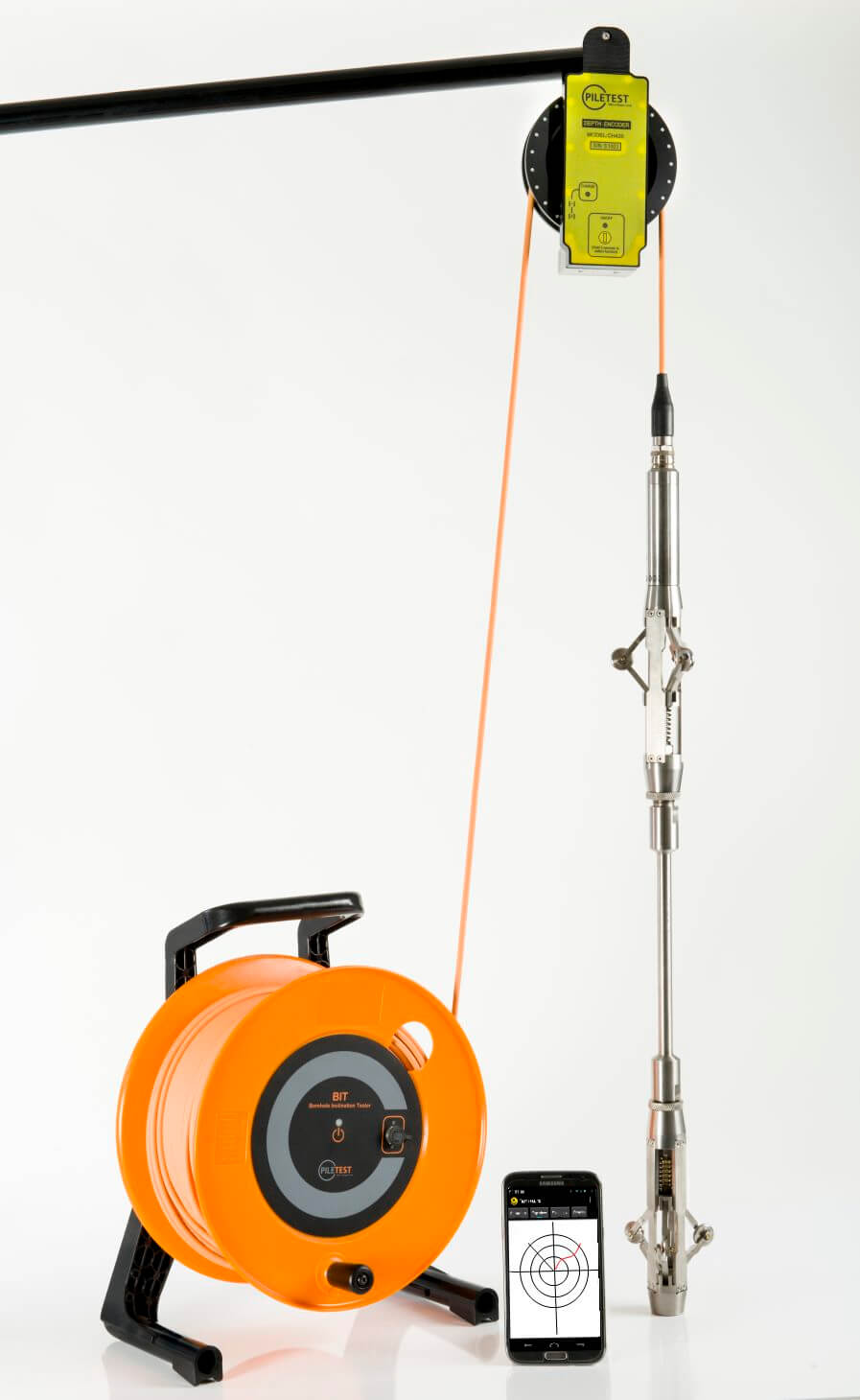

  • システムの構成

  • ・本体、マイクロ制御器、周辺機器へのワイヤレス
     通信、センサーへの丈夫な接続ケーブル
  • ・精密二軸傾斜系及びジャイロを含むセンサー、
    150 mまで防水
  • ・ワイヤレス深度エンコーダー
  • ・ソフト
  • ・Bluetooth 通信付きアンド
     ロイドスマートフォン(オプション)

  • ・アクセス管アダプター(オプション)

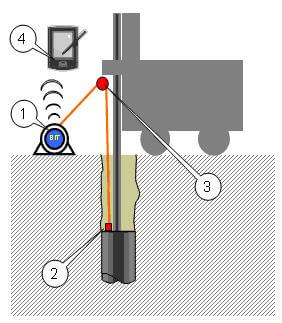

  • 主な操作

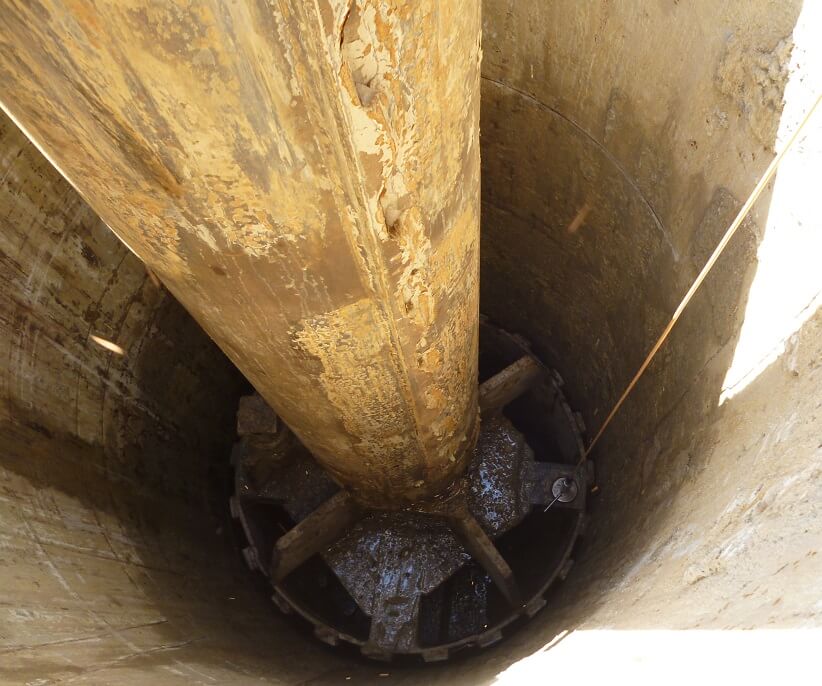

  • 開放穴では、傾斜計は堅くドリルビット(バケット
    またはオーガー)に取り付けられ、深度エンコーダ
    はリグから吊り下げられます。
  • バケツはその後最
    小限の回転で開放穴の中を下げられます。
  • 仕様

    物理的要因 鎧装 センサー: 剛健、環境に無害、防水性鎧装
    頑健金属ケース
    計器 内部Schillケーブルリール
    温度範囲 -10℃~50℃
    湿度 90% (結露なきこと)
    電源 内部電源  内部充電式リチウムイオンバッテリー 7.4V 500 mA/h
    終日の使用に十分です。
    ACアダプター/充電器共
    テクニカル ワイヤレス Bluetooth, 2.4 GHz
    深度計 ワイヤレス(Zigbee) 内蔵1400 mA/h バッテリー及び
    マグネティックチャージャーアダプター共
    傾斜計 MEMS, 二軸、温度補正
    ジャイロ MEMS, 自動ドリフト補正
    ケーブル 100 m, (オプションで 150 m) 丈夫なポリウレタン
    性能 掘削穴深さ 5 m ~140 m
    掘削穴径 無制限
    効能 10 – 20 分/掘削穴(代表的例)
    精度 0.1%以上(0.07°)
    出力 報告         オフィスのPC上に作成;杭軸の平面図、
    最大傾斜以上の方向に於ける垂直断面含む
    客先手配 パソコン(最低限)  Bluetoothアンドロイドスマートフォン
    <発注情報>
    部品 部品番号 名称 説明
    BT100 BIT本体 (単独では販売していません。)
    BT200 BITセンサー 例 :CH200/50
    BT300 BITワイヤレス深度計 CH350/CH360をCH100に接続する深度計ホイール
    BT400 BITセントラライザー CSL用に単独のCH410をCH100に接続する単独のケーブル
    BT500/5 BIT使い捨てロッキングプレート CSL用に及び断層撮影用に2個のCH410をCH100に接続する単独のケーブル
    パッケージ BT001 掘削穴用BITシステムフルセット 内容:
    BT100: BIT本体                                     BT200:BITセンサー                                BT300:BITワイヤレス深度計                                BIT500/5:使い捨てロッキングプレートx5
    BT002 掘削穴及び杭用BITシステムフルセット 内容:
    BT100: BIT本体                                     BT200:BITセンサー                                BT300:BITワイヤレス深度計                             BT400: BIT セントラライザー                              BIT500/5:使い捨てロッキングプレートx5                    注:コンピューターは客先手配
