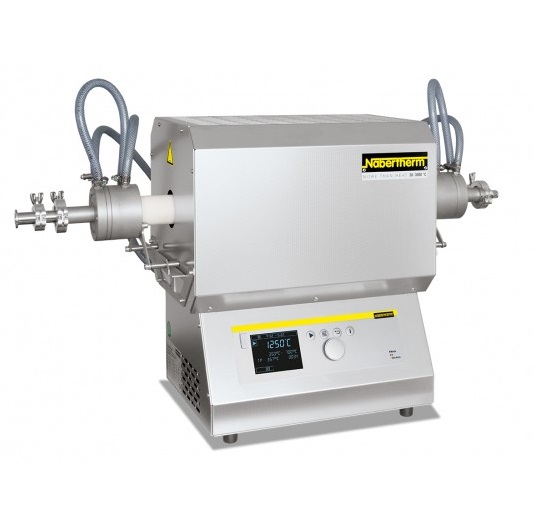

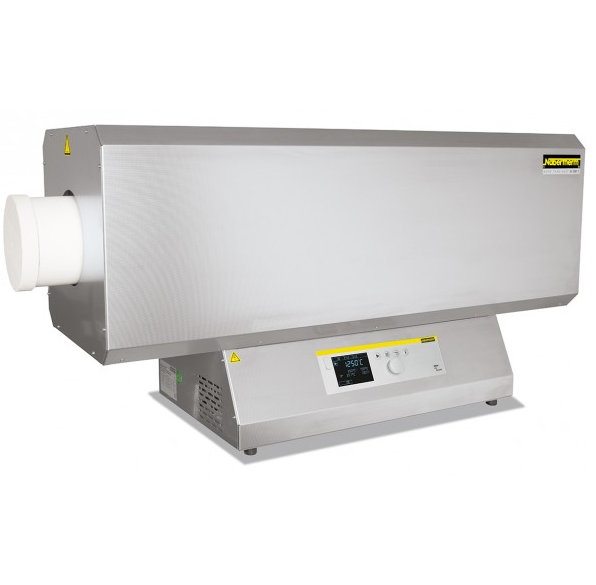

OSK 50OU020　卓上型管状炉(1ゾーンと3ゾーン)

  • OSK 50OU020　卓上型管状炉(1ゾーンと3ゾーン)

OSK 50OU020　卓上型管状炉(1ゾーンと3ゾーン)

＜説明＞

  • このコンパクトな管状炉シリーズは内蔵の遮断・調節装置により、多様なプロセスのための汎用的な利用が可能です。標準タイプでは素材C 530からなる作業管と2個のファイバープラグが装備されています。本機種はこの価格グループでは比類ない性能を実現しています。


＜特長＞

  • 最高温度1200  °C、または1300  °C
  • 標準タイプとして１ゾーン構成
  • 二重壁構造ステンレス圧延板の本体
  • 管外径50～170 mm、加熱長250～1000 mm
  • 作業管素材C 530、2個のファイバープラグのついた標準型
  • 最高温度1200  °C N熱電対
  • 最高温度1300  °C S熱電対
  • 半導体リレーによる低騒音の加熱動作
  • 操作説明書の枠内における規定どおりの使用
  • 制御器についての詳細は別紙参照


＜付属装置＞

  • 遮断温度設定可能の温度制御器、EN 60519-2の熱保護クラス2準拠、炉とワークの過熱保護
  • 作業管内、および管外の炉室温度測定によるチャージ調整
  • ゾーン構成、（加熱長500 mm以上）
  • 保護ガスと真空動作用のガスパッケージは
  • コントロールサーム MVソフトウエアセットによるプロセス制御と記録


仕様

型式 最高温度3

℃

 外形寸法 mm

W1xDxH

 管内径

mm

 加熱長

mm

 恒温±5K 長mm3

単層/三層

 管の長さ

mm

 電気容量

kW

 電源

*

 重量

kg
020A50/250/12 1200 434x340x508 50 250 80/- 450 1.6 単相 22
020A50/500/12 1200 670x340x508 50 250 170/250 700 2.3(4) 単相 34
020A120/500/12 1200 670x410x578 120 500 170/250 700 6.5 三相2 44
020A170/750/12 1200 920x460x628 170 750 250/375 1070 10.0 三相2 74
020A170/1000/12 1200 1170x460x628 170 1000 330/500 1400 11.5 三相2 89
020A50/250/13 1300 434x340x508 50 250 80/- 450 1.6 単相 22
020A50/500/13 1300 670x340x508 50 250 170/250 700 2.3(4) 単相 34
020A120/500/13 1300 670x410x578 120 500 170/250 700 6.5 三相2 44
020A170/750/13 1300 920x460x628 170 750 250/375 1070 10.0 三相2 74
020A170/1000/13 1300 1170x460x628 170 1000 330/500 1400 11.5 三相2 89
  • 1 管を含まない寸法
  • 2 三相のうち二相が加熱用 (１ゾーン仕様)
  • 3 管の外側での値。管内との温度差は30Kまで
  • 4 値は1ゾーン型にのみ当てはまります
  • * 接続電源は単相の場合110V～240V、三相の場合は200V～240V、または380V～480Vで製作可能。いずれも50Hzもしくは60Hzとなります。
